Diagrama p-h R-422A
R-422A (ISCEON® MO79)
Composición
-
R-125 (pentafluoroetano): 85,1 %
-
R-134a (tetrafluoroetano): 11,5 %
-
R-600a (isobutano): 3,4 %
→ Es una mezcla zeotrópica (HFC + HC), no azeotrópica, con un glide (deslizamiento de temperatura) de unos 3 °C a 5 °C.
Tipo
-
HFC (hidrofluorocarbono) con una pequeña fracción de hidrocarburo (HC) para mejorar la miscibilidad con aceites minerales (MO) y alquilbencénicos (AB).
-
Sustituto directo (“drop-in”) del R-22, especialmente en sistemas de refrigeración comercial y aire acondicionado que usen aceites minerales.
Propiedades físicas del R-422A
| Propiedad | Valor aproximado |
|---|---|
| Tipo de mezcla | Zeotrópica |
| Glide (deslizamiento) | 3 – 5 °C |
| Temperatura de ebullición (a 1 atm) | −47,6 °C |
| Presión a 25 °C | 10,7 bar |
| Presión a 40 °C | 14,0 bar |
| Densidad líquida (a 25 °C) | 1,13 kg/L |
| Capacidad frigorífica vs R-22 | ~95 % |
| Eficiencia energética (COP) vs R-22 | similar o ligeramente inferior |
| ODP (Potencial de destrucción de ozono) | 0 |
| GWP (Potencial de calentamiento global) | ≈ 3143 |
| Clase de seguridad ASHRAE | A1 (no tóxico, no inflamable) |
Aceites compatibles
-
Mineral (MO)
-
Alquilbencénico (AB)
-
POE (polioléster)
Esto significa que puedes usarlo sin necesidad de cambiar el aceite, a diferencia de otros HFC puros.
Aplicaciones típicas
-
Conversión de sistemas de R-22:
-
Refrigeración comercial de media y baja temperatura (vitrinas, cámaras, enfriadores).
-
Aire acondicionado comercial y doméstico.
-
Sistemas con expansión directa.
-
-
Ideal en equipos antiguos donde no se desea reemplazar el aceite.

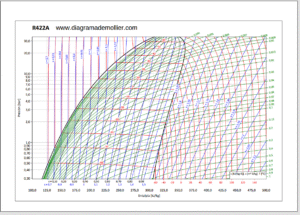

Diagrama de Mollier R-422A
Ventajas
Sustituto directo del R-22, sin necesidad de cambio de aceite.
Cero ODP.
Buena capacidad frigorífica y presión similar al R-22.
Facilidad de reconversión (“drop-in”).
Desventajas
GWP alto (~3140).
Ligeramente menor eficiencia que el R-22 (~5 % menos).
No se recomienda mezclar con R-22 (usar sólo tras recuperación completa).
Tiene glide, por lo que debe cargarse en fase líquida.
Compatibilidad y consideraciones
-
Compatible con la mayoría de lubricantes y materiales de sellado usados con R-22.
-
Cargar siempre en líquido (por ser mezcla zeotrópica).
-
Ajustar ligeramente el sobrecalentamiento y subenfriamiento al cambiar.
-
Usar válvulas de expansión termostática compatibles con HFC.
