Diagrama p-h R-744 - CO2

El CO₂ (dióxido de carbono), designado como R-744 en refrigeración, es un refrigerante natural que se ha vuelto muy popular en los últimos años, sobre todo en instalaciones comerciales e industriales.

Características del R-744 CO₂ como refrigerante

1. Naturaleza y sostenibilidad

• No es tóxico ni inflamable.
• No daña la capa de ozono (ODP = 0).
• Potencial de calentamiento global (GWP) = 1 → es el valor de referencia más bajo posible.
• Es un refrigerante natural, presente en la atmósfera.

2. Propiedades termodinámicas del R-744 - CO2

• Alta densidad volumétrica de refrigeración → permite usar tuberías más pequeñas y compresores más compactos.
• Alta presión de trabajo:
  • En el lado de baja presión: aprox. 30-40 bar.
  • En el lado de alta presión (modo transcrítico): puede llegar a 100-120 bar.
• Temperatura crítica baja: 31,1 °C → esto hace que a menudo funcione en régimen transcrítico, especialmente en climas cálidos.
• Gran capacidad de transferencia de calor, lo que mejora la eficiencia de los intercambiadores térmicos.

3. Comportamiento en sistemas

• Puede trabajar en circuitos subcríticos (por debajo de 31 °C) o transcríticos (por encima de esa temperatura).
• En sistemas transcríticos, se necesita un gas cooler en lugar de un condensador tradicional.
• En sistemas en cascada, se suele combinar con otro refrigerante (por ejemplo, amoníaco o HFC de baja presión) para mejorar la eficiencia.

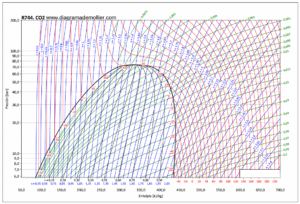

Diagrama de Mollier R-744 - CO2

4. Ventajas

• Alta eficiencia energética en climas fríos.
• Ecológico y sin restricciones futuras de uso.
• Excelente compatibilidad con aceites y materiales comunes.
• Requiere menos cantidad de refrigerante por potencia frigorífica.
• Bajo coste y fácil disponibilidad.

5. Desventajas

• Altas presiones de trabajo, lo que exige equipos y componentes específicos (válvulas, tuberías, compresores, etc.).
• Menor eficiencia en climas calurosos (modo transcrítico).
• Control del sistema más complejo, requiere regulación electrónica precisa.
• Temperaturas de descarga elevadas en el compresor.

6. Aplicaciones típicas

• Supermercados y tiendas de alimentación.
• Cámaras frigoríficas industriales.
• Transporte refrigerado.
• Bombas de calor de alta temperatura.
• Máquinas de vending y dispensadores de bebidas.
