Diagrama p-h R-427A

El refrigerante R-427A es una mezcla HFC (hidrofluorocarbonada) desarrollada como sustituto directo del R-22 (HCFC-22) en sistemas existentes, sin necesidad de realizar grandes modificaciones.

Datos generales del R-427A

  • Nombre comercial: R-427A

  • Tipo: Mezcla zeotrópica de HFC (sin cloro → no daña la capa de ozono)

  • Clasificación ASHRAE: A1 (no tóxico, no inflamable)

  • Composición aproximada:

    • R-32 → 25%

    • R-125 → 25%

    • R-143a → 20%

    • R-134a → 30%

  • GWP (Potencial de Calentamiento Global): ≈ 2138

  • ODP (Potencial de Destrucción del Ozono): 0

Propiedades termodinámicas

  • Temperatura de ebullición (a 1 atm): ≈ -46 °C

  • Presiones de operación: Similares o ligeramente superiores al R-22

  • Deslizamiento de temperatura (glide): ≈ 6–8 °C (por ser una mezcla zeotrópica)

  • Capacidad frigorífica: Muy próxima al R-22 (entre -5 % y +5 %, dependiendo del sistema)

  • Eficiencia energética (COP): Comparable al R-22, con una ligera variación según condiciones.

Compatibilidad y uso

  • Sustituto directo del R-22: Sí, en sistemas existentes (retrofit)

  • Tipo de aceite compatible:

    • POE (polioléster) → se debe sustituir el aceite mineral o alquilbencénico del R-22

  • Materiales compatibles: Metales y elastómeros usuales compatibles con R-22 y HFCs

  • No requiere cambio de válvulas o compresor en la mayoría de los casos, aunque sí ajustes de carga y de expansión.

Aplicaciones típicas

  • Refrigeración comercial y residencial

  • Aire acondicionado de confort

  • Bombas de calor

  • Cámaras frigoríficas y vitrinas

  • Sistemas industriales de media y baja temperatura

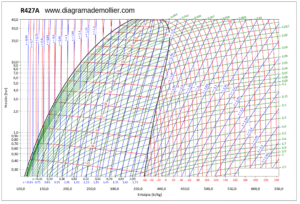

Diagrama de Mollier R-427A

Diagrama de Mollier R-427A

Ventajas y consideraciones del R-427A

Ventajas:

  • Sustituto ecológico del R-22 sin ODP

  • Alta eficiencia energética

  • Facilidad de conversión (“drop-in”)

  • Seguridad A1 (no inflamable ni tóxico)

Desventajas:

  • Glide térmico moderado → requiere control preciso de sobrecalentamiento y subenfriamiento

  • Uso obligatorio de aceite POE (más higroscópico)

  • GWP relativamente alto → sujeto a restricciones futuras en algunos países
