Diagrama p-h R-422D

El refrigerante R-422D (también conocido comercialmente como ISCEON® MO29) es un refrigerante tipo HFC (hidrofluorocarbonado) diseñado principalmente como sustituto directo del R-22 en sistemas existentes de aire acondicionado y refrigeración, sin necesidad de cambiar el aceite mineral o alquilbencénico en la mayoría de los casos.

Aquí tienes sus principales características técnicas y operativas:

Composición química del R-422D

El R-422D es una mezcla zeotrópica (es decir, tiene deslizamiento de temperatura) de:

  • R-125 (pentafluoroetano): ~65,1 %

  • R-134a (tetrafluoroetano): ~31,5 %

  • R-600a (isobutano): ~3,4 %

Características físicas

Propiedad Valor aproximado
Tipo de mezcla Zeotrópica (con glide de ~3–4 °C)
Clasificación de seguridad ASHRAE A1 (no tóxico, no inflamable)
Presión de trabajo Similar o ligeramente menor al R-22
Punto de ebullición (a 1 atm) ≈ -45 °C
Temperatura crítica ≈ 72 °C
ODP (Potencial de agotamiento del ozono) 0
GWP (Potencial de calentamiento global) ~2729

Rendimiento y compatibilidad

  • Compatibilidad con lubricantes: Se puede usar con aceite mineral (MO), alquilbencénico (AB) o POE (polioléster), lo que facilita la reconversión (“retrofit”) de equipos con R-22 sin necesidad de cambiar el aceite.

  • Capacidad frigorífica: Levemente inferior (5–10 % menor) que el R-22.

  • Eficiencia energética (COP): Similar o un poco más baja que la del R-22.

  • Presión de descarga: Algo más baja que la del R-22, lo que puede ayudar a reducir la carga térmica del compresor.

  • Deslizamiento de temperatura: Tiene un glide moderado, por lo que se recomienda una buena evacuación del sistema y una carga por fase líquida.

Aplicaciones típicas del R-422D

  • Aire acondicionado residencial y comercial.

  • Sistemas de refrigeración de media y baja temperatura (supermercados, cámaras frigoríficas).

  • Bombas de calor.

  • Equipos antiguos diseñados originalmente para R-22.

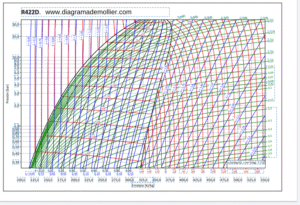

R-422D

Diagrama de Mollier del R-422D

Ventajas

Sustituto directo del R-22 sin necesidad de cambiar el aceite.
No daña la capa de ozono (ODP = 0).
Baja presión de descarga (protege el compresor).
Fácil de usar en reconversiones (“retrofits”).

Desventajas

Menor capacidad frigorífica (ligera pérdida de rendimiento).
Glide de temperatura (puede afectar el rendimiento en sistemas con intercambiadores muy sensibles).
Alto GWP, por lo que su uso puede estar regulado o limitado por normativas medioambientales (F-Gas en la UE, por ejemplo).
